Galpón Modular 288m2 S350 M

Galpón modular rectangular, versátil y de rápida instalación, en estructura de acero de 12 x 24 x 5 m y sección de 350mm. Espacio en planta libre, ideal para soluciones agrícolas, mineras, almacenamiento, instalación temporal o definitiva.

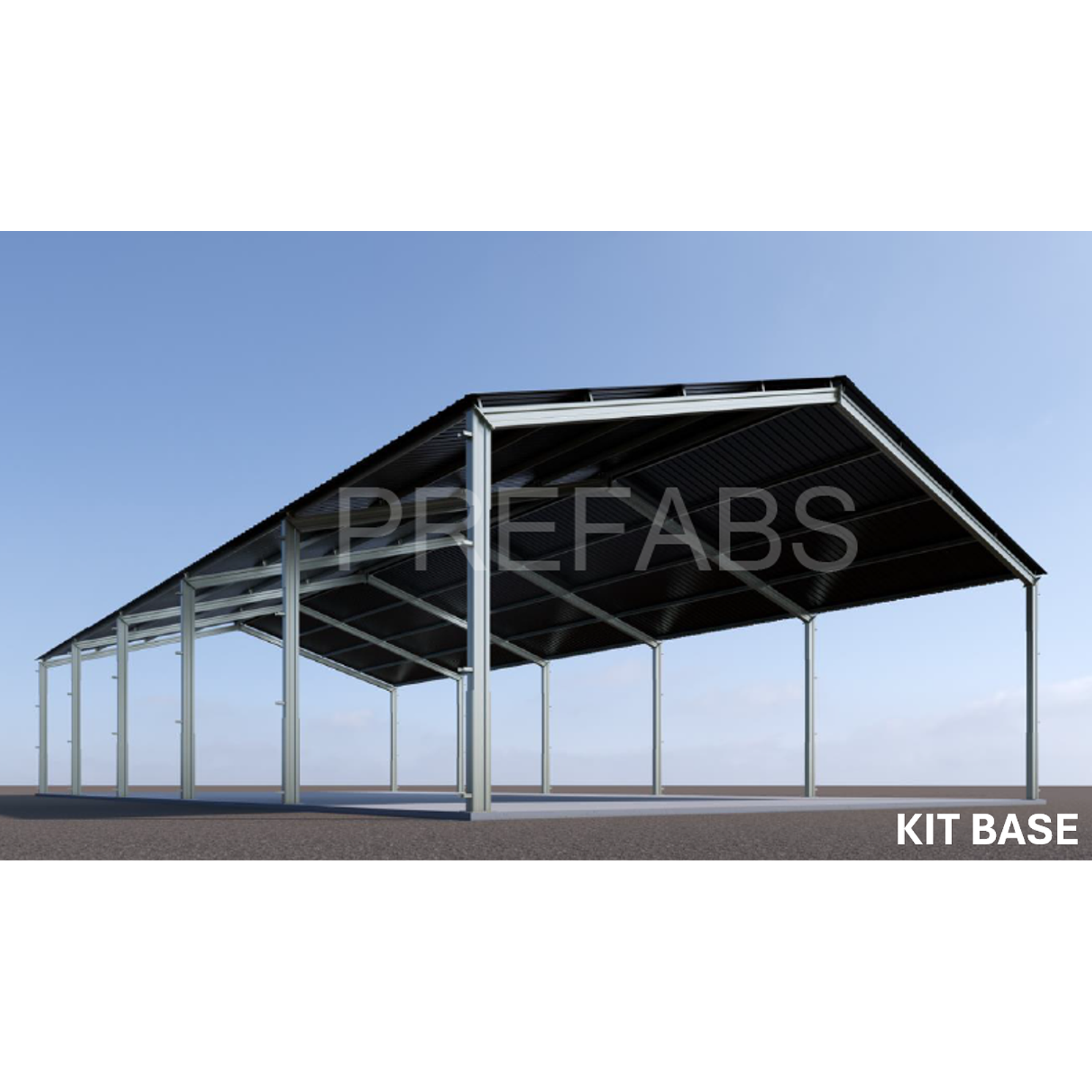

Entrega en formatos KIT BASE, con estructura y cubierta, y KIT FULL, con revestimientos laterales, frontón trasero, y delantero con portón de acceso. Estructura tipo Mecano, apernable. Todos los formatos incluyen planos de montaje y memoria de cálculo.

• Pintura anticorrosiva

Dimensiones
Largo x Ancho x Alto: 24 x 12 x 5 m
Superficie: 288m2
Altura de Hombro: 5m
Altura de Cumbrera: 7,29
Distancia entre pilares: 6m
*Largo modificable en múltiplos de 6

Precios

Estructura

Estructura metálica en Perfil Columnas MM 350 x 150 x 3 con protección anticorrosiva.
Todas las piezas son fabricadas mediante soldadura, armadas en planta ubicada en Santiago.

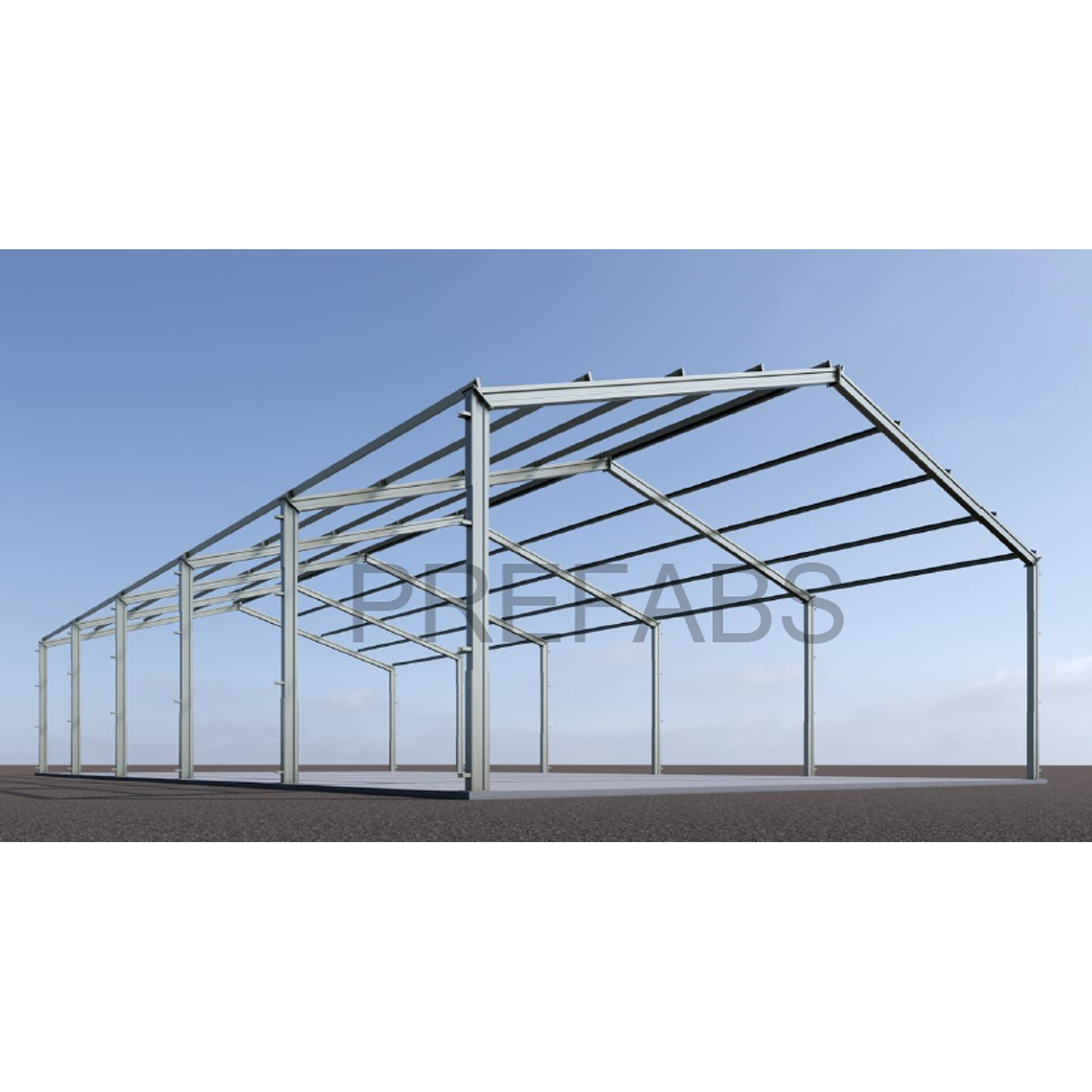

El Galpón Base se compone de los siguientes elementos:

• Columnas MM 350 x 150 x 3
• Vigas MM 350 x 150 x 3

• Costaneras de Techo 125 x 50 x 15 x 2

• Placas Hombro 372 x 270 x 10 mm (*)

• Placas Cumbrera 322 x 270 x 10 mm (*)

• Placas Base 300 x 370 x 10 mm (*)

• Perno Hexagonal (1”x2”) A-325 Galvanizado

• Golilla Plana 1“ Galvanizada

• Tuerca Hexagonal 1“Galvanizada


(*) Las placas van soldadas a pilares y vigas.
*Sólo se consideran costaneras de techo. No incluye fundaciones, se entrega con memoria de cálculo.

Piso
Radier (* no incluido)

Especificaciones Técnicas:

Estructura de Acero (Pintura Anticorrosiva):

• Perfiles Tubox ASTM A36: Sistema constructivo de gran eficiencia estructural que permite construir galpones y grandes estructuras metálicas soportantes, permitiendo ahorrar importantes costos en faenas y mano de obra.
• Costaneras de techo de ASTM A36 125x50x15x2 mm

• Placas de acero de 10 mm de espesor (Placa hombro, cumbrera y base; soldadas a vigas y columnas)


Cubierta y Revestimiento: Plancha IM4 de 0,5 mm (Zincalum)

• Panel estructural, constituido por cuatro trapecios rigidizantes que garantizan estanqueidad y condiciones de resistencia. Diseñado para su aplicación en cubiertas y revestimientos para uso industrial y habitacional.

* Peso aprox de KIT BASE 13.000 kgs

Accesorios

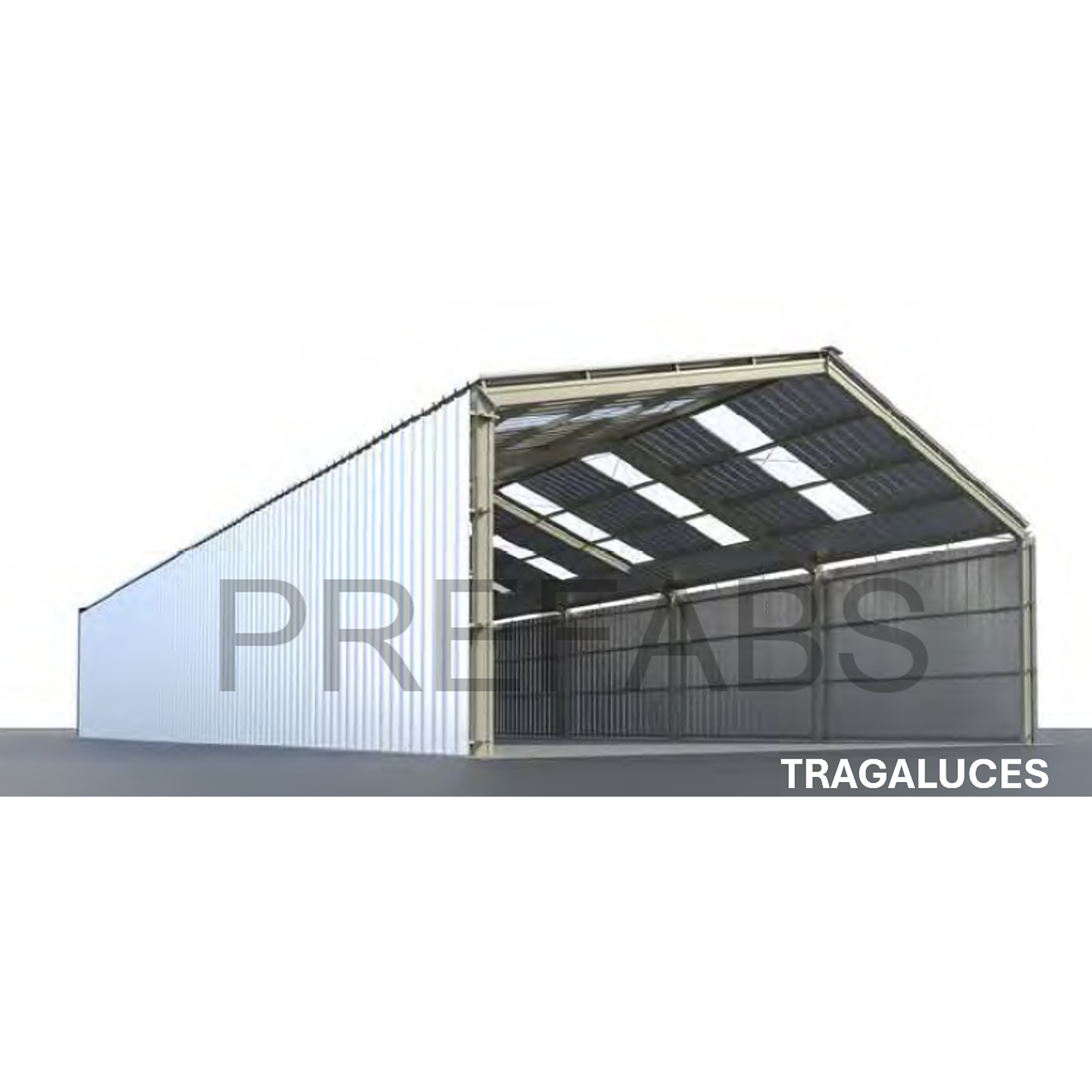

• Tragaluz o lucarna en cubierta: $ 1.566.000 + IVA
  Tragaluz de policarbonato de 6mx1 cada 3 planchas de cubierta.
• Instalación Eléctrica: $2.529.000 + IVA
  Provisión de focos (6) e instalación de red y equipos. *No incluye tablero

Tiempo de Fabricación: 45 días hábiles

* Precio no incluye transporte.
* Precio no incluye la instalación del módulo in situ (unión de módulos, fundaciones , radier).
* Consultar por Servicio Llave en Mano
* Precio incluye IVA.

* Las imágenes son propiedad de la empresa fabricante
