Galpón Modular 450m2 S350 M

*Precio publicado corresponde a modelo inicial + IVA. Para ver más precios, cambiar alternativas en botones verdes más abajo.*

Galpón modular rectangular de 450m2, versátil y de rápida instalación, en estructura de acero de 15 x 30 x 5 m y sección de 350mm. Espacio planta libre, ideal para soluciones agrícolas, mineras, almacenamiento, instalación temporal o definitiva.

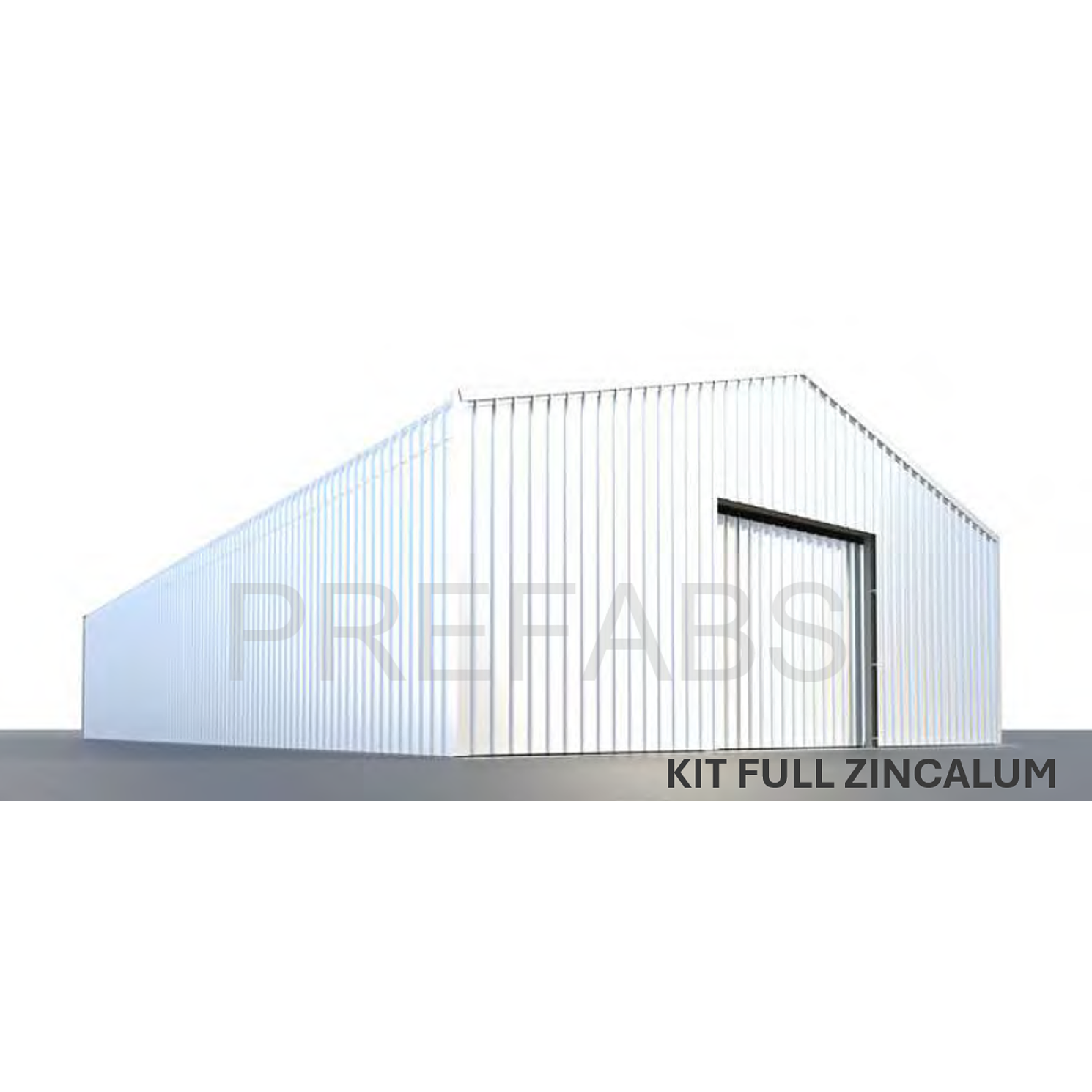

Entrega en formatos KIT BASE, con estructura y cubierta, y KIT FULL, con revestimientos laterales, frontón trasero, y delantero con portón de acceso. Estructura tipo Mecano, apernable. Todos los formatos incluyen planos de montaje y memoria de cálculo.

▪ 2 Capas de Pintura anticorrosiva
▪ Formato entrega: KIT
▪ Plano de Montaje
▪ Memoria de Cálculo

Dimensiones

Largo x Ancho x Alto: 30 x 15 x 5m
Altura de hombro: 5 m
Altura de cumbrera: 7,29 m
Distancia entre pilares: 6 m
Distancia entre costaneras: 1,1m aprox.
Superficie: 450 m2

Precios

Estructura

Estructura metálica en Perfil Columnas MM 350 x 150 x 3 con 2 capas de pintura con protección anticorrosiva.
Todas las piezas son fabricadas mediante soldadura, armadas en planta ubicada en Santiago.

El Galpón Base se compone de los siguientes elementos:

• Columnas MM 350 x 150 x 3
• Vigas MM 350 x 150 x 3
• Costaneras de Techo 125 x 50 x 15 x 2
• Placas Hombro 372 x 270 x 10 mm (*)
• Placas Cumbrera 322 x 270 x 10 mm (*)
• Placas Base 300 x 370 x 10 mm (*)
• Perno Hexagonal (1”x2”) A-325 Galvanizado
• Golilla Plana 1“ Galvanizada
• Tuerca Hexagonal 1“Galvanizada

(*) Las placas van soldadas a pilares y vigas.
*Sólo se consideran costaneras de techo. No incluye fundaciones, se entrega con memoria de cálculo.

Piso
Radier (* no incluido)

Especificaciones Técnicas:

Estructura de Acero (Pintura Anticorrosiva):

• Perfiles Tubox ASTM A36: Sistema constructivo de gran eficiencia estructural que permite construir galpones y grandes estructuras metálicas soportantes, permitiendo ahorrar importantes costos en faenas y mano de obra.
• Costaneras de techo de ASTM A36 125 x 50 x 15 x 2 mm
• Placas de acero de 10 mm de espesor (Placa hombro, cumbrera y base; soldadas a vigas y columnas)

Cubierta y Revestimiento: Plancha IM4 de 0,5 mm (Zincalum)

• Panel estructural, constituido por cuatro trapecios rigidizantes que garantizan estanqueidad y condiciones de resistencia. Diseñado para su aplicación en cubiertas y revestimientos para uso industrial y habitacional.

* Peso aprox de KIT BASE 13.000 kgs

Accesorios:

• Revestimientos laterales Zincalum (2 caras): $ 4.040.000 + IVA
  Revestimientos laterales en zincalum PV4/IM4 para caras de 30m, incluye costaneras de soporte y fijaciones de revestimiento.
• Revestimientos laterales prepintados (2 caras): $ 4.784.000 + IVA
  Revestimientos laterales prepintadosPV4/IM4 para caras de 30m, incluye costaneras de soporte y fijaciones de revestimiento.
• Revestimiento trasero (Cara ciega) Zincalum: $ 1.339.000 + IVA
  Revestimientos traseros Zincalum PV4-IM4 para cara de 15m, incluye costaneras de soporte y fijaciones de revestimiento.
• Revestimiento trasero (Cara ciega ) Prepintado: $ 1.562.000 + IVA
  Revestimiento trasero prepintado PV4/IM4 para cara de 15m, incluye costanera de soporte.
• Revestimiento frontal con portón Zincalum: $ 3.718.000 + IVA
  Revestimiento frontal PV4/IM4 Zincalum para cada 15m, incluye costaneras de soporte y portón 5 x 5m.
• Revestimiento frontal con portón prepintado: $ 3.953.000 + IVA
  Revestimiento frontal PV4/IM4 prepintado para cara de 15m, incluye costaneras de soporte y portón 5 x 5m.
• Tragaluz o lucarna en cubierta: $ 1.566.000 + IVA
  Tragaluz de policarbonato de 6mx1 cada 3 planchas de cubierta.
• Planchas prepintadas de cubierta: $ 1.202.000 + IVA
  Plancha prepintada PV4/IM4 0.5mm de espesor
• Plancha con anticondensante de cubierta: $ 1.364.000 + IVA
  Plancha zincalum PV4/IM4 0.5mm de espesor.
• Curva zincalum: $ 694.000 + IVA
  Curva de zincalum 0.5 mm espesor tipo PV4 para cubrir hombros del galpón.
• Curvas prepintadas: $ 855.000 + IVA
  Curvas prepintadas 0.5mm espesor tipo PV4 para cubrir hombros del galpón.


▪ Este galpón incluye un plano de montaje con todo el detalle del paso a paso para llevar a cabo su instalación.

▪ Incluye un kit con todo lo necesario para completar el proceso (placas, fijaciones), en su versión “Galpón Base”.

Tiempo de Fabricación: 45 días hábiles

* Precio no incluye transporte.
* Consultar por Servicio Llave en Mano
* Precio no incluye la instalación del módulo in situ (unión de módulos, fundaciones , radier).
* Precio incluye IVA.

* Las imágenes son propiedad de la empresa fabricante
